【F-2 戦闘機】コクピットの内部構造と性能/最新改修情報まとめ

2025年8月15日

F-2戦闘機のコクピットについて知りたい読者に向け、コクピットの実像や機体の強さの背景を解説します。また、配備基地の役割や機体の評価、保有数の目安、F-2戦闘機に対する海外の反応、進む「F-2 スーパー改」についても紹介。

さらに「F-2戦闘機の欠点は何か？」「F-2の寿命は？」「F-2戦闘機の生産は終了した？」という疑問まで、最新の整理を行いました。

専門用語は噛み砕いて説明し、見学スポットや資料の活用視点も交えつつ、検索意図に沿って一気に把握できる構成でまとめました。

この記事を読んでわかること

・コクピットの装備と表示・操作体系の要点を理解できる
・F-2戦闘機の強さを支える電子装備と機体設計の関係が分かる
・配備基地の役割や保有数の目安、評価・課題を把握できる
・改修計画や寿命、生産終了の状況と今後の見通しが分かる

【F-2 戦闘機】コクピットの特徴と装備

コクピット内部の主な配置と機能
強さを支える操縦システムと電子装備
配備基地ごとの役割と運用
評価に見る国内外での注目点
保有数と運用状況の最新情報

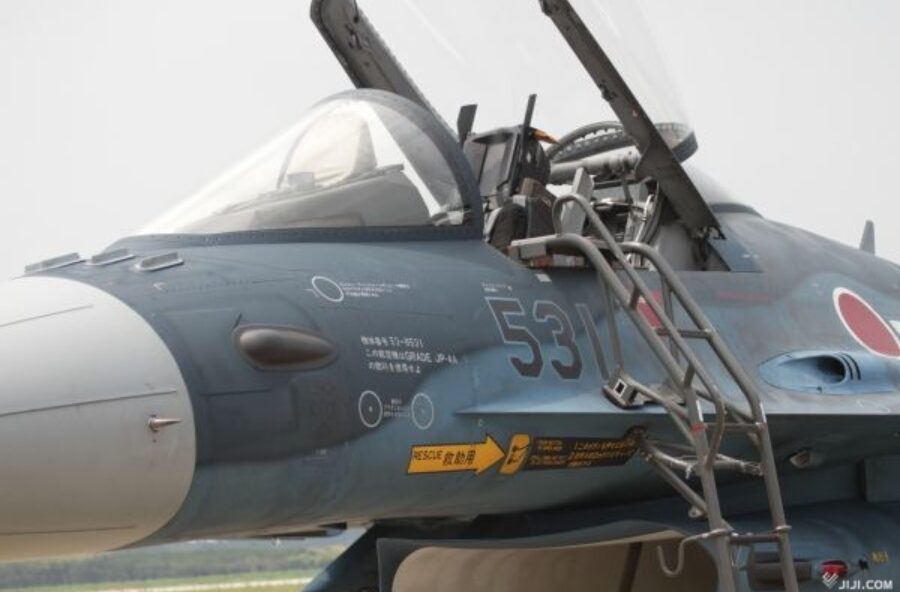

コクピット内部の主な配置と機能

F-2戦闘機のコクピットは、日本の防衛任務で想定される短時間での判断や複雑な操作に対応できるよう、人間工学と情報設計を融合させた構造になっています。操縦者が見る・触れる・判断するという一連の動作がスムーズに行えるよう、表示装置と操作装置は無理のない動線で配置されているのです。

中央表示システム

中央には複数の多機能液晶ディスプレイ（MFD）が並び、以下の情報を統合的に表示します。

飛行姿勢、速度、高度などの基本データ
レーダー像と敵味方の位置情報
兵装の残量・選択状態
燃料バランスやエンジン状態

ディスプレイは任務や飛行段階に応じて表示切り替えが可能で、不要な情報は非表示にし、重要な情報を拡大して視線移動と判断負荷を軽減します。

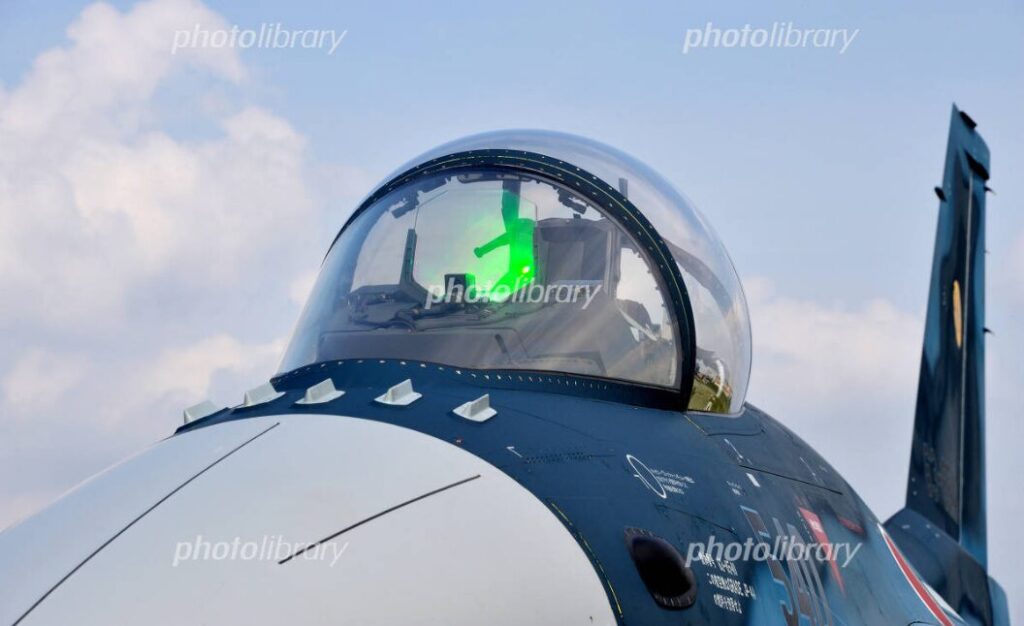

ヘッドアップディスプレイ（HUD）

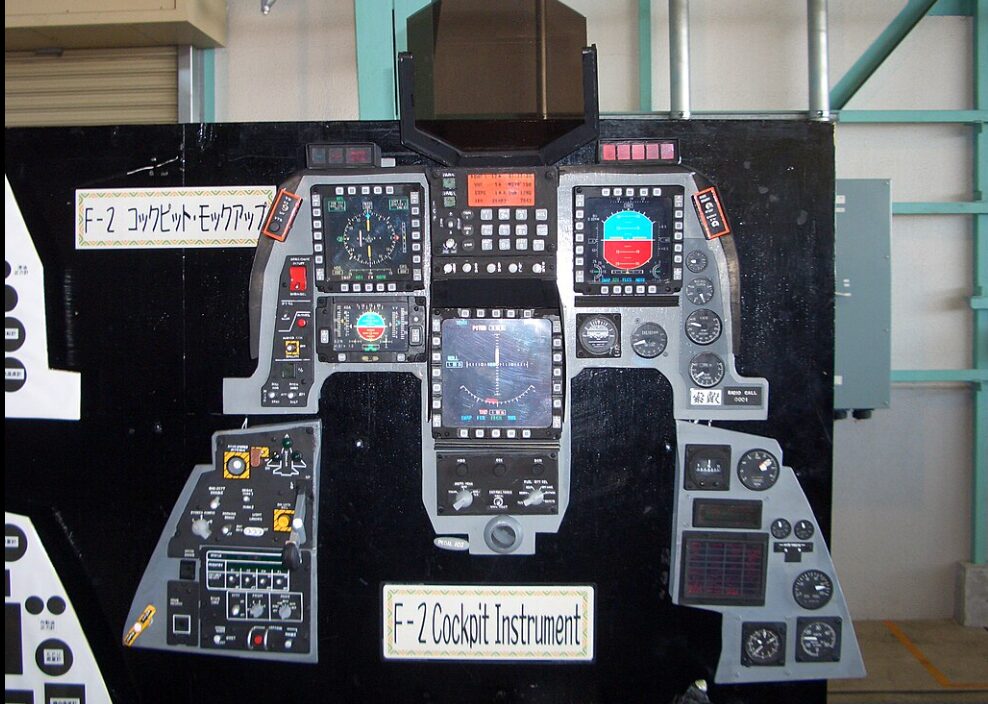

戦闘機コクピット内ディスプレイのモデル — F-2の計器盤とヘッドアップディスプレイ：Wikipediaより引用

正面の広視野型HUDは、以下の情報を視界内に直接投影します。

速度、高度、迎角
照準マーク
飛行経路ベクトル

これにより計器を見る必要がなく、特に低高度飛行や悪天候時、戦闘中の目標追随で高い効果を発揮します。HUD下の前面パネルからは、無線周波数や暗号設定、航法モードの変更など頻繁な操作が短い手の動きで可能です。

操作系統（HOTAS思想）

操作系はHOTAS（Hands On Throttle And Stick）思想を採用し、主要スイッチを操縦桿とスロットルに集約。

操縦桿側：照準カーソル操作、目標ロック、射撃許可
スロットル側：レーダーモード切替、センサー感度調整、兵装選択、通信・データリンク操作

両手を基本位置から離さずに機体、センサー、兵装を同時操作でき、空戦や低高度侵入など高負荷任務でも操縦負担を抑えられます。

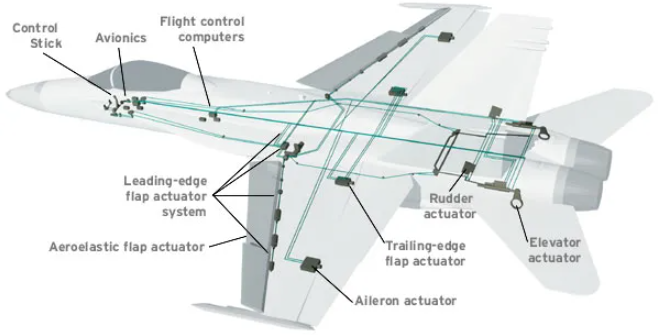

フライ・バイ・ワイヤ（FBW）制御

操縦入力をコンピュータが最適化して舵面に反映
過大舵や失速を防止し、急旋回・急上昇時も安定性を維持
限界超過時には入力を自動緩和し構造保護
異常時には警報灯と音声で警告し、画面で障害箇所を特定可能

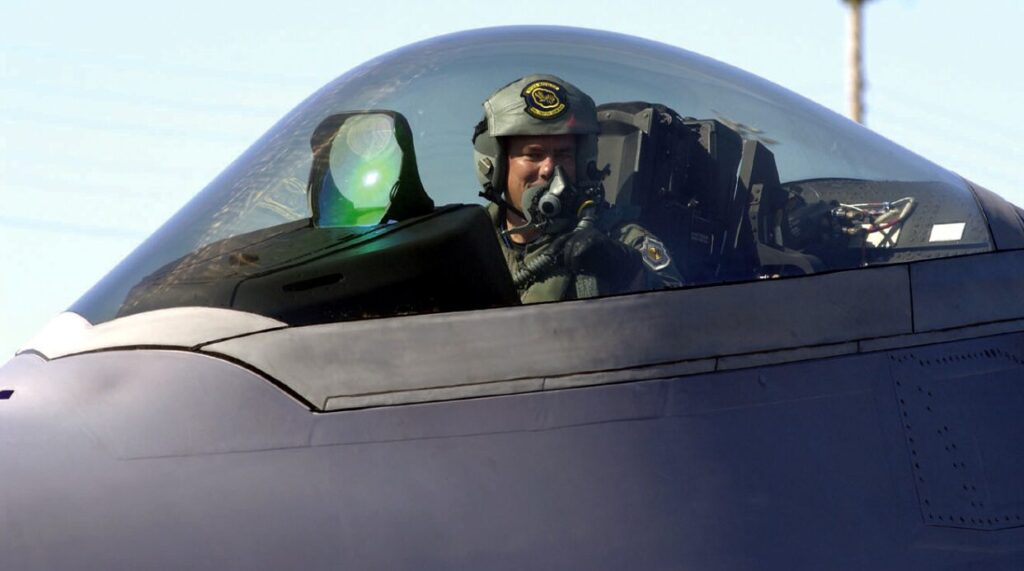

視界と快適性の設計

バブルキャノピーによる広い全周視界
後方や斜め後方も確認しやすい形状
座席・ペダル・スロットル位置は調整可能で、長時間飛行でも姿勢が崩れにくい
酸素供給や耐G装備など生理的負担を軽減する装備を近くに配置

夜間・悪天候対応

計器の輝度・色調を暗視装置に干渉しない仕様で調整可能
照明は光漏れや反射を抑えた設計
ナイトビジョン使用時でも必要情報を明確に視認可能

冗長性と情報共有

統合型スタンバイ計器で電源やセンサー障害時も最低限の飛行情報を維持
データリンクで僚機や早期警戒機、地上・海上センサーの情報を共有し、戦況を広域的に把握
表示層や色分けで優先度を整理し、誤認・見落としを防止

複座型（F-2B）の特性

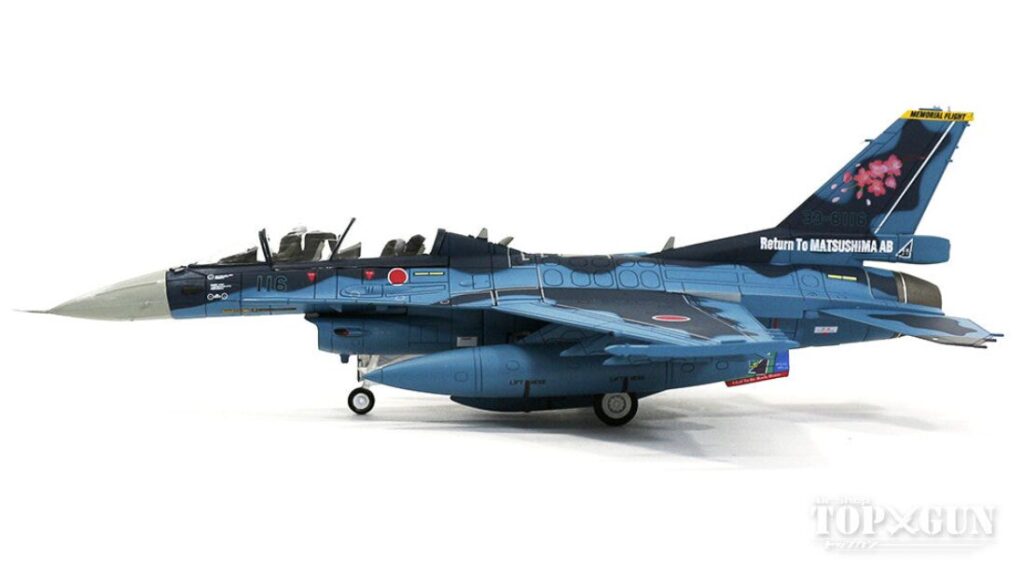

複座型の自衛隊戦闘機模型 — 複座型F-2B：航空機模型専門店TOPGUNより引用

後席にも表示装置と操作系を装備
訓練時には前後席で同一画面を共有し手順確認
必要に応じて後席がセンサーや通信を分担し、複雑任務で負荷を軽減

総じて、F-2のコクピットは単に多くの機器を詰め込むのではなく、操縦者の注意を必要な部分に集中させ、誤操作を防ぎつつ迅速で安全な操縦を可能にする作業空間として設計されています。

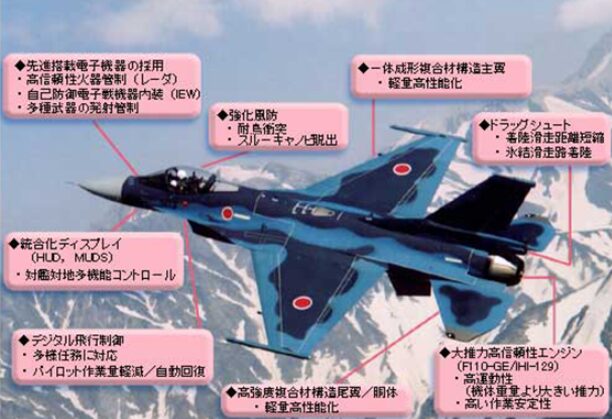

強さを支える操縦システムと電子装備

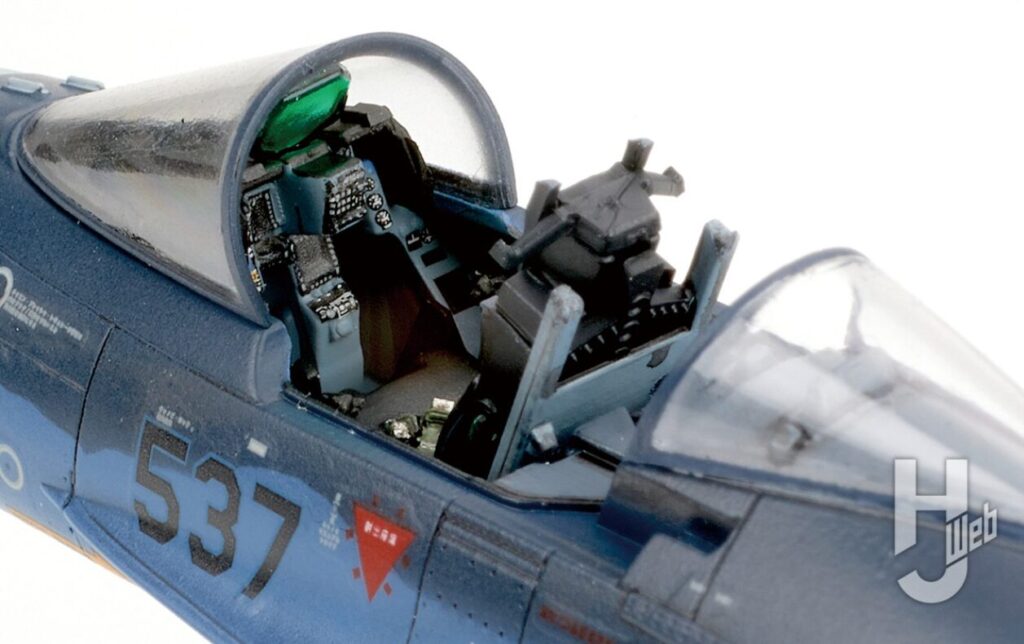

自衛隊戦闘機プラモデルのコクピット — F2戦闘機プラモデルのコクピット：Hobby JAPAN Webより引用

F-2戦闘機の強みは、機体設計と先進的な電子装備の高度な統合にあります。その中心的存在が、世界初の実用AESA（Active Electronically Scanned Array）レーダーであるJ/APG-1です。

AESAレーダーJ/APG-1の特徴

電子的にビーム方向を瞬時に切り替え可能
複数目標の同時追尾を実現
高分解能での地上・海上監視が可能
悪天候や電子妨害（ジャミング）下でも高い探知性能
対空戦闘と対艦攻撃の双方で優位を確保

統合電子戦システム（EWS）の機能

敵レーダー波や接近するミサイルを即時検知
チャフやフレアを自動発射
ジャミング送信による妨害を自動制御
防御行動を自動化することで、操縦者は戦術判断に集中可能
生存性の大幅な向上に寄与

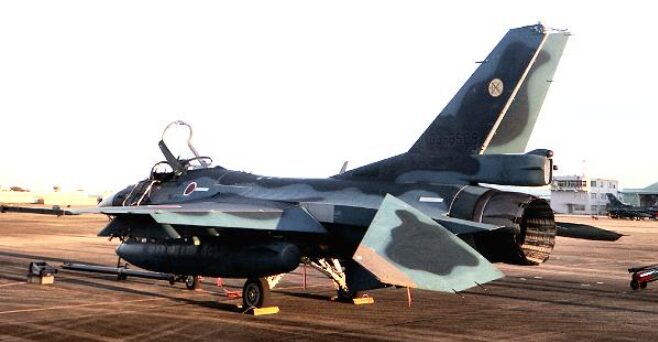

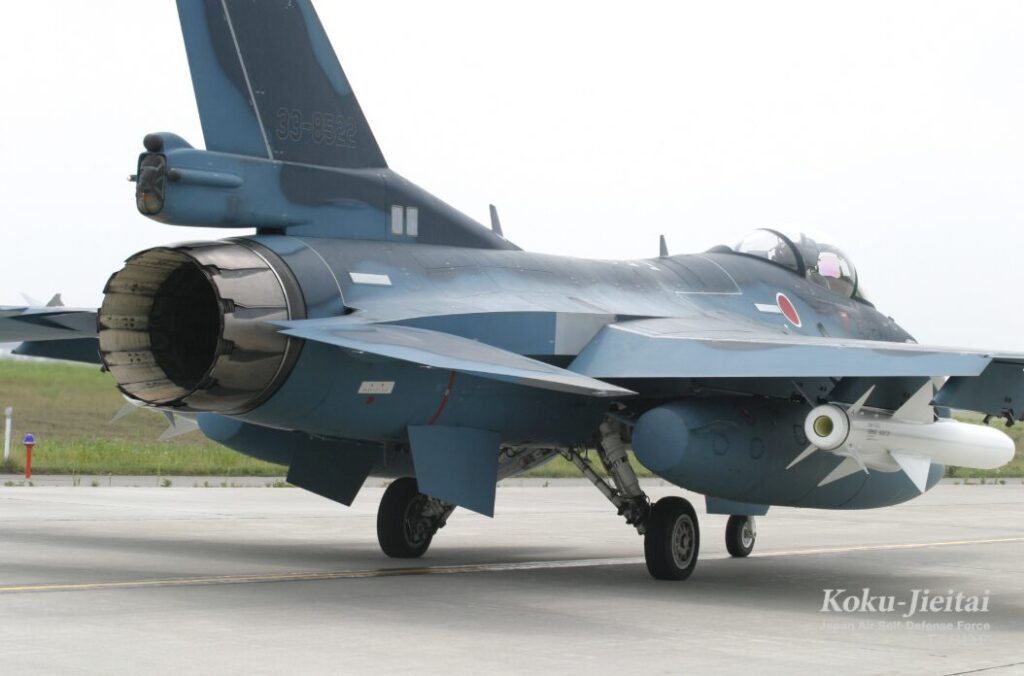

機体構造と推進性能

F-16を基にしつつ、日本の運用環境に合わせて主翼面積を約25％拡大
兵装搭載量を増加させ、低速域での操縦性を向上
高推力F110-GE-129エンジンを搭載
超音速巡航や急加速が可能
長距離対艦攻撃や防空迎撃で高い性能を発揮

情報統合とコクピット設計

センサー融合システムにより航法・戦術データを統合
操縦者が直感的に理解できる形で情報を表示
複数の情報源を照合する負担を軽減
迅速かつ正確な意思決定を支援
情報優位性の確保がF-2の作戦能力を根本から支える要素

こうした要素の組み合わせにより、F-2戦闘機は多様な作戦環境で高い即応性と生存性を兼ね備えた戦闘機として機能しています。

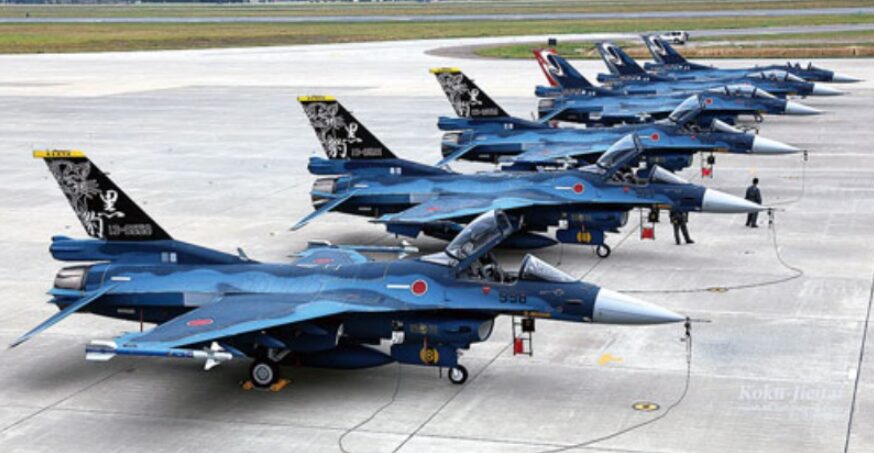

配備基地ごとの役割と運用

F-2は、日本全国の複数基地に戦略的に配備され、地理的条件や作戦目的に応じて役割が分担されています。

北日本の防衛と訓練を担う三沢基地（青森県）は、日本海・北海道方面への即応性に優れ、冷戦期以来の北方警戒任務の拠点です。西日本の築城基地（福岡県）と新田原基地（宮崎県）は南西方面の防空および対艦・対地攻撃任務に適した位置にあり、東シナ海や南西諸島方面の安全保障に直結しています。

関東地方の百里基地（茨城県）は教育・教導部隊が所在し、新戦術の評価やパイロットの戦術訓練が行われます。松島基地（宮城県）はF-2B複座型による操縦者養成の中核であり、新米パイロットが実機での操縦技術や戦術運用を習得する場です。

以下は、配備と役割の整理です。

基地	主な役割	補足説明
三沢	北日本の防空・訓練	日本海・北海道方面の即応拠点
築城	西日本の防空・対艦	東シナ海・南西諸島の警戒任務
新田原	西部方面の防空	築城と連携した即応展開
百里	教育・教導	関東の戦術評価・訓練
松島	F-2B訓練	操縦者養成の中核基地

このような配置は、各方面への即応性と訓練効率を両立させるとともに、有事における部隊展開の柔軟性を確保しています。また、地理的分散は基地攻撃による戦力喪失のリスクを分散させる効果も持ち合わせているのです。

参考資料：防衛省 [JASDF] 航空自衛隊

評価に見る国内外での注目点

F-2戦闘機は、その開発経緯や装備の先進性から国内外で注目を集めてきました。特に高く評価されるのは、世界初の実用化に成功したAESAレーダーと、それを核とした高度な電子戦能力です。

AESAレーダーは電子的にビームを制御するため、従来型レーダーよりも高速かつ柔軟な探知・追尾が可能で、複数目標を同時に処理する能力に優れています。これに統合電子戦システムを組み合わせることで、状況認識力と生存性を飛躍的に向上させています。

さらに、長射程対艦ミサイルを複数搭載できる能力は、日本の防衛戦略において大きな意味が。広大な海域を監視し、必要に応じて遠距離から精密攻撃を行える点は、海洋国家である日本にとって戦略的な優位性となるからです。このため、専門家からは「海上打撃力において地域随一」と評されることもあります。

一方で、生産機数が少ないことによる調達コストの高さは、国内外で指摘されてきた課題です。特に導入初期には主翼構造に関する強度問題が報じられ、後に対策が講じられたものの、評価に影を落とした時期がありました。

国際市場での販売実績がないため、海外の機種との直接的な比較やコストパフォーマンスの検証が難しい点もあります。

しかし、こうした制約を踏まえても、日本の地理的条件や防衛戦略に最適化された設計思想、そして国産技術の蓄積という観点から、その価値は非常に高いと考えられます。実戦経験はないものの、共同演習などを通じて得られた評価からも、F-2は「実用的で信頼性の高い多用途戦闘機」という位置づけを確立しているのです。

参考資料：三菱重工公式サイト

保有数と運用状況の最新情報

F-2戦闘機の総生産数は試作機を除き約94機とされ、現役の保有数は年度や事故、整備状況によって変動しますが、概ね90機前後を維持しています。2000年頃から部隊配備が始まり、以降は日本の主力多用途戦闘機の一角を担ってきました。F-2A単座型は主に作戦行動を、F-2B複座型は訓練や限定的な作戦任務を担当しています。

運用においては、定期的な機体整備と電子装備のアップデートが行われ、最新の脅威環境に対応できる能力を維持しています。特に、戦術データリンクの高度化や新型兵装の統合は、退役までの間に段階的に進行。また、老朽化対策として構造部材の交換や機体寿命延長措置も計画的に実施されています。

以下は、保有と生産に関する概要です。
